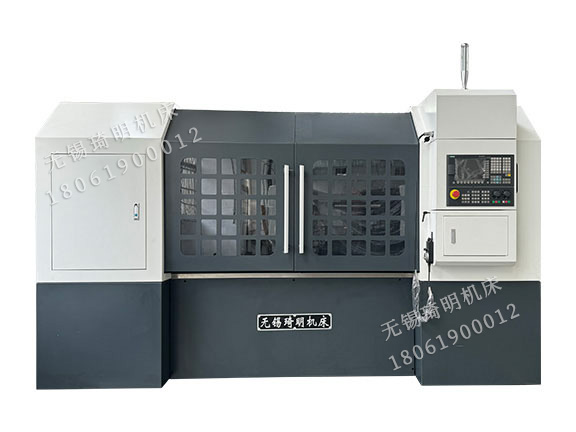

MK2720数控复合磨床
设备用途
1、设备用途：本机床为三轴专用数控内外圆端面复合磨床，本机床可用于磨削工件内孔和端面及外圆，既可用于多品种中小批量生产，也可用于少品种大批量生产。1.1 加工精度：碳钢试件 单位：mm
| 序号 | 检测项目 | 数值 | 备注 |
| 1 | 内外径尺寸差 | ≤0.02 | |
| 2 | 内外径圆度差 | ≤0.003 | |
| 3 | 内外径圆柱度 | ≤0.004 | |
| 5 | 内外径粗糙度 | Ra0.4μm | |
| 6 | 端面对内孔跳动 | ≤0.01 | |
| 7 | 端面粗糙度 | Ra0.4μm |
1.2 主机加工能力
| 磨削孔径(Max) | φ250mm |
| 磨削外径(Max) | φ400mm |
| 磨削深度和长度(Max) | 350mm |
| 工件旋径(Max) | φ600mm |
| 床头箱回转角度 | -1°~20° |
| 内径砂轮转速 | 2800-10000r/min(视工件选配) |
| 外径砂轮转速 | 1440/min(视工件选配) |
| 工件主轴转速 | 50~230r/min |
| Z1轴行程(Max) | 600mm |
| Z2轴行程(Max) | 600mm |
| X轴行程 (Max) | 750 mm |
| 工作台运行速度 | Z1轴0.1~10m/min； Z2轴0.1~10m/min； X轴0.1~5m/min。 |
| 进给分辨率 | Z轴0.001mm；X轴0.001mm |
| X、Z轴定位精度 | 0.01mm |
| X、Z轴重复定位精度 | ±0.0025mm |
| 机床重量 | 7.5吨 |
| 机床占地体积 | 3300x2100x2050 |
  |
